การวัดอุณหภูมิในเตาหลอมโลหะ

                    อุณหภูมิเป็นหนึ่งในปัจจัยการผลิตที่มีความสำคัญที่สุด เนื่องจากสามารถส่งผลต่อคุณภาพและความแข็งแรงรวมถึงคุณสมบัติของโลหะ อุณหภูมิของโลหะหลอมเหลวที่สูงมากไปจะสร้างความเสียหายต่อแบบเบ้าหลอม (Sand Mould) ได้ ในการผลิตชิ้นส่วนที่มีความซับซ้อน และชิ้นส่วนที่มีผนังบาง (Thin-Walled) ที่ต้องควบคุมอุณหภูมิในการหล่อให้มีความแม่นยำ เมื่ออุณหภูมิต่ำเกินไปจะส่งผลให้โลหะหลอมเหลว มีคุณสมบัติที่ไม่เหมาะสมและเกิดฟองอากาศหรือรูโพรงขึ้น

                    โดยทั่วไปการวัดอุณหภูมิน้ำโลหะจะใช้โพรบแบบจุ่ม โดยตัวโพรบจะจุ่มลงในโลหะที่ผ่านการหลอมเหลวในเบ้าหลอมโลหะที่ถูกเติมจนเต็มก่อนที่กระบวนการหล่อจะเกิดขึ้น ในเครื่องหล่ออัตโนมัติ โดยปกติจะควบคุมอุณหภูมิด้วยการใช้โพรบในจุ่ม เพื่อวัดอุณหภูมิในน้ำโลหะแบบนานๆครั้ง ในขณะที่การหล่อแบบกึ่งอัตโนมัติ อุณหภูมิของน้ำโลหะจะถูกวัดในแต่ละครั้งที่เบ้าหลอมโลหะถูกเติมเท่านั้น

                    ผู้ควบคุม Ladle จะเป็นผู้ตัดสินว่าจะสามารถทำการหล่อโลหะได้จำนวนเท่าไหร่จากถังถ่ายน้ำโลหะ 1 ถัง ในขั้นตอนนี้จะมีการทดสอบอุณหภูมิ โดยใช้เครื่องมือวัดเพื่อให้มั่นใจได้ว่าอุณหภูมิเป็นไปตามกำหนดจนถึงการหล่อในแม่พิมพ์สุดท้าย

                    ในกระบวนการหล่อโลหะ มีแค่เครื่องมือไพโรมิเตอร์เท่านั้น ที่สามารถตรวจจับอุณหภูมิในช่วงสำคัญต่างๆ เช่น การเติมน้ำโลหะ การใช้ไพโรมิเตอร์จะทำให้มั่นใจได้ว่าสามารถควบคุมอุณหภูมิได้ อย่างครอบคลุมในชิ้นงานแต่ละชิ้น เนื่องจากไพโรมิเตอร์ไม่มีชิ้นส่วนที่สามารถสึกหรอหรือชำรุด จึงช่วยลดค่าใช้จ่ายของโรงงานในการดำเนินงานกับชิ้นส่วนที่ไม่จำเป็น ในขณะที่การใช้ Immersion Method จะมีการสึกหรอของอุปกรณ์เมื่อผ่านการใช้งานแล้ว

Feature

• วัดอุณหภูมิแบบไม่สัมผัส จากการแผ่รังสีอินฟาเรดของวัตถุ
• ช่วงการวัด 750°C ถึง 2400°C
• เทคโนโลยี Dual wavelength ใช้ได้ในงานที่มีฝุ่น/ควัน
• มี CSD filter สำหรับคาดการณ์อุณหภูมิที่ถูกต้องของการละลาย แม้ว่าจะมีเศษโลหะหรือออกไซด์ปนอยู่
• ปรับมุมเเละองศาที่ต้องการวัด ผ่านกล้องวีดิโอ เลนส์ หรือใช้เลเซอร์ชี้ตำแหน่งที่ต้องการได้
• ฟังก์ชั่น SSI ถ้าวัตถุอยู่ห่างเกินไป หรือมีฝุ่น ไอน้ำและควันมารบกวนสัญญาณ จะมีไฟสีแดงแจ้งเตือน เครื่องจะหยุดวัดโดยอัตโนมัติ

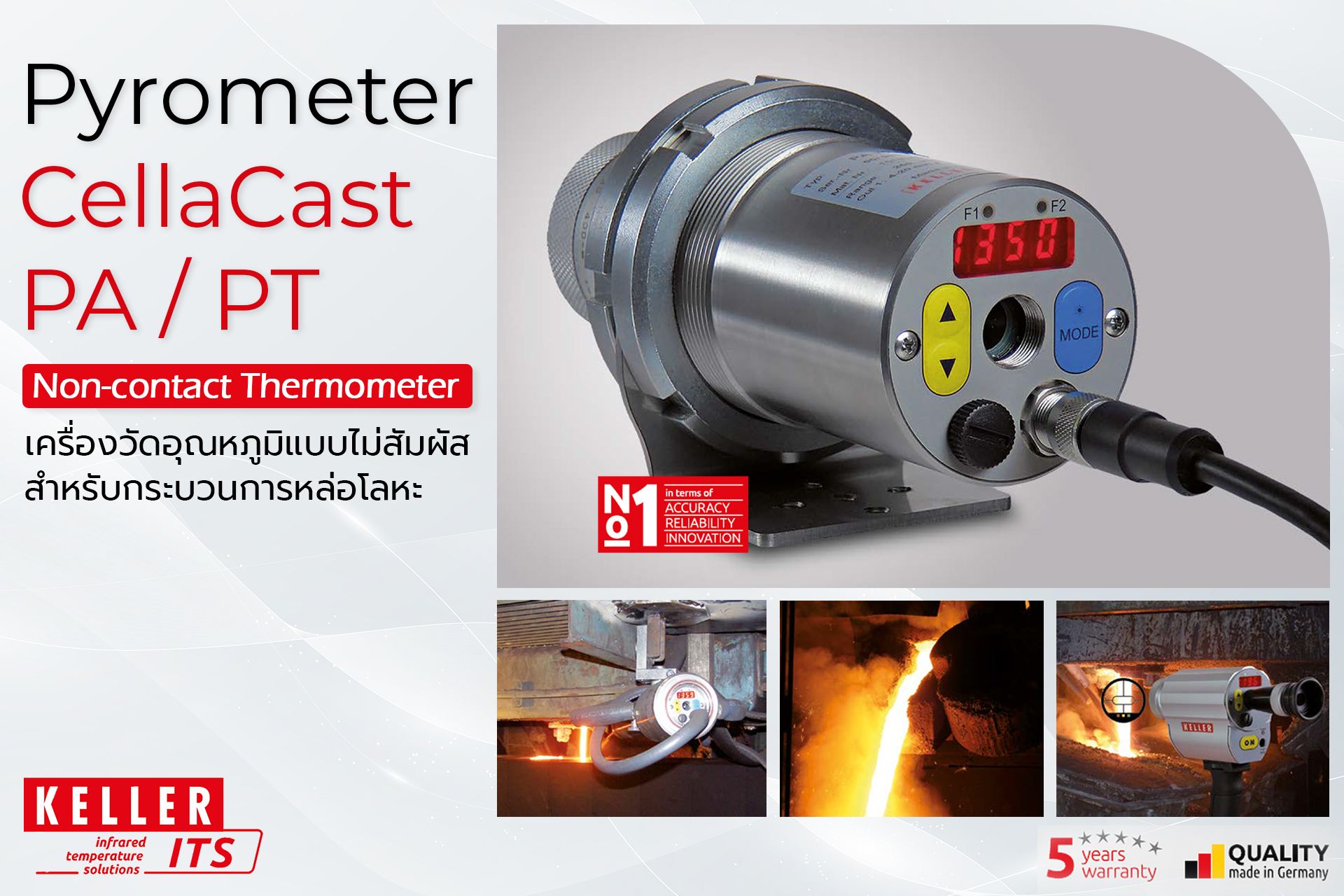

CellaCast PA83 PT183 ทำงานยังไง?

                    CellaCast เครื่องมือวัดอุณหภูมิแบบไม่สัมผัสตรวจวัด รังสีอินฟาเรดที่แผ่ออกมาจากวัตถุนั้นๆ และระบุอุณหภูมิจากค่าเหล่านั้นที่ได้ ออกแบบมาเพื่อวัดรังสีที่อยู่ภายในขอบเขตการมองเห็น โดยครอบคลุมการวัดหลายเมตร

                    ปัญหาในการตรวจวัดอุณหภูมิแบบไม่สัมผัส คือ การก่อตัวของตะกรันและออกไซด์บนพื้นผิวของน้ำโลหะ ซึ่งเมื่อเกิดการเปลี่ยนแปลงของพื้นผิวจะส่งผลให้คุณสมบัติการแผ่รังสีเปลี่ยนไป ดังนั้น เพื่อให้ได้ข้อมูลของอุณหภูมิที่เชื่อถือได้และแม่นยำ ไพโรมิเตอร์จึงต้องตรวจจับอุณหภูมิและประมวลผล การแผ่รังสีอินฟราเรดจากพื้นผิวที่ปราศจากออกไซด์และตะกรัน

                    ฟังก์ชั่น CSD (Clean Surface Detection) จะละเว้นการตรวจจับตะกรันและออกไซด์ที่ลอยอยู่บนพื้นผิวแล้วทำการตรวจวัดแค่อุณหภูมิจากน้ำโลหะบริสุทธิ์เท่านั้น โลหะผสม ตัวอย่างเช่น เหล็กสีเทา (Grey Iron) และเหล็กหล่อเหนียว (Spheroidal Graphite Iron) จะมีคุณสมบัติของการแผ่รังสีอินฟาเรดที่แตกต่างออกไป การแผ่รังสีความร้อนจำเพาะ (Specific Emissivity) วัดได้โดยการเปรียบเทียบการวัดด้วยการใช้เทอร์โมคัปเปิล แล้วนำค่าคงที่ของวัสดุนั้นๆ ตั้งค่าบนไพโรมิเตอร์

                    การตรวจจับสัญญาณของเครื่องมือ CellaCast อิงจากทฤษฎี Two-colour Measuring ซึ่งการวัดนี้จะทำให้สามารถวัดวัตถุที่มีขนาดเล็กกว่าขอบเขตการมองเห็นได้ นอกจากนี้ยังไม่ตอบสนองต่อปัจจัยรบกวน เช่น ฝุ่น ไอน้ำหรือควันที่ปกติแล้วจะขัดขวางการวัดอุณหภูมิของไพโรมิเตอร์แบบ Single Colour

Sighting option of the measuring system

• Through-the-lens
  มาพร้อม through-the-lens และ Parallax-free Sighting ที่ทำให้โฟกัสวัตถุได้ง่ายขึ้น มีระยะห่างระหว่างตากว้าง ทำให้เหมาะกับผู้ใช้งานที่สวมแว่นสายตา/หมวกนิรภัย
• Video camera
  สามารถติด Option เป็น Colour video camera เพื่อใช้มองวัตถุเป้าหมายได้ด้วย HDR ทำให้ตัวกล้องประมวลภาพที่ละเอียดคมชัดและมีการควบคุมการเปิดรับแสงอัตโนมัติ
• TBC (target brightness control)
  ปรับความไวแสง (Light Sensitivity) เพื่อสร้างภาพที่เน้นให้เห็นความต่างระหว่างองค์ประกอบต่างๆ ของวัตถุที่เป็นเป้าหมาย ไม่ว่าวัตถุนั้นจะมีอุณหภูมิที่สูงกว่า/ต่ำกว่า Background บริเวณนั้น
