Photon S Analyzer สร้างโดยอ้างอิงจาก Portable Gas Analyzer เครื่องตรวจวัดมลพิษทางอากาศจากปล่องอัตโนมัติแบบต่อเนื่อง(CEMs) ที่ใช้เซ็นเซอร์ NDIR เป็น Method หลักในการวัด เลือกวัดแก๊ส NDIR ได้ 9 เซ็นเซอร์และ EC Cells 4 เซ็นเซอร์ มีชุดสำหรับปรับสภาพแก๊สในตัว พร้อม Option เสริมต่างๆ เลือกได้ตามความต้องการของผู้ใช้งาน

(ภาพโครงสร้างตัวอย่างของเครื่องวิเคราะห์)

                    Photon S ถูกออกเเบบตามความต้องการเฉพาะของผู้ใช้งาน ซึ่งการทำงานต่างๆ จะขึ้นอยู่กับโครงสร้าง โดยเฉพาะตัว Gas Connection อาจจะมีหรือไม่มีขึ้นอยู่กับองค์ประกอบที่ผู้ใช้งานเลือก

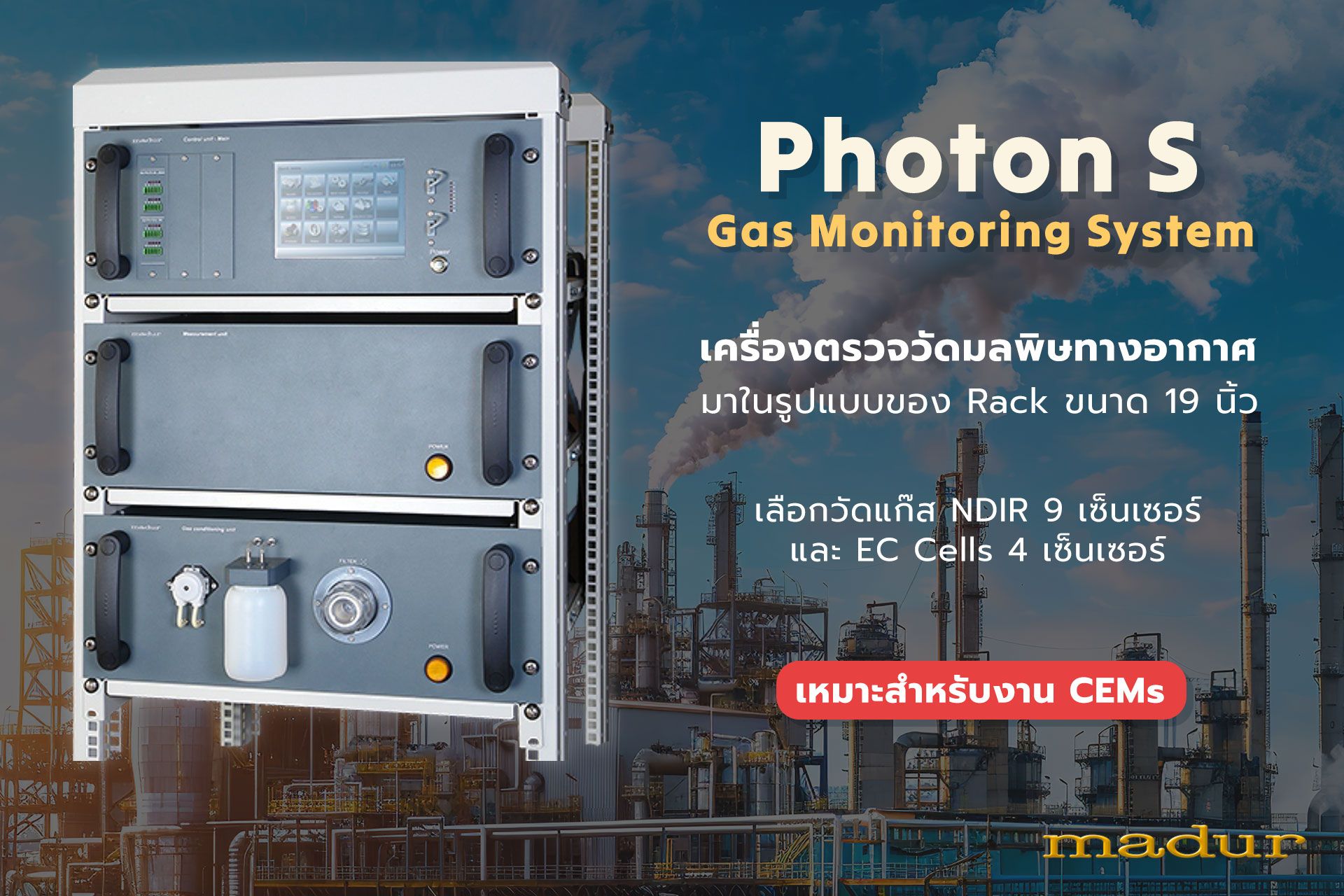

Photon S Analyzer built into 19" Open Frame Rack

• ชุดควบคุมและหน้าจอแสดงผล (Control Module) พร้อมหน้าจอสี แบบสัมผัส ขนาด 6.4 นิ้ว
• ชุดวัดแก๊ส (Measurement Module) เลือกวัดแก๊ส NDIR ได้ 9 เซ็นเซอร์และ EC Cells 4 เซ็นเซอร์
• ชุดปรับสภาพแก๊ส (Dryer Module) ที่มีเซ็นเซอร์สำหรับ O2 สำหรับเตรียมตัวอย่างแก๊ส โดยลดความชื้นและกำจัดฝุ่น
• Module ขนาด 19 นิ้ว สามารถใช้กับตู้ Rack ขนาด 19 นิ้วได้ Optional Analyzer สามารถติดได้ 1 เครื่องต่อ 1 Rack

                    การติดตั้งเครื่องวิเคราะห์ Photon S จะมาในรูปแบบของ Rack ขนาด 19 นิ้ว ตัวเครื่องประกอบด้วย 3 Module ด้วยกัน ได้เเก่ ชุดควบคุม ชุดปรับสภาพเเก๊ส เเละชุดวัดเเก๊ส

ส่วนที่ 1: ชุดควบคุม (Control Module)

• จอสี เเบบสัมผัส ขนาด 6.4 นิ้ว พร้อม Touch-pad
• SSD ขนาดใหญ่สำหรับจัดเก็บข้อมูล
• มี RS232C และ Ethernet Ports เชื่อมต่อกับคอมพิวเตอร์
• 3 ช่องสำหรับโมดูลเสริม (มีให้ที่ด้านหน้าหรือด้านหลังของเครื่องวิเคราะห์) เช่น Analogue, Digital Outputs / Inputs

ส่วนที่ 2: ชุดวัดแก๊ส (Measurement Module)

• เลือกวัดแก๊ส NDIR 9 เซ็นเซอร์ และ EC Cells 4 เซ็นเซอร์
• มีฉนวนกันความร้อน
• มีระบบควบคุมการทำงานของเซ็นเซอร์ NDIR ให้เสถียรที่ 0.01°C
• วัดอุณหภูมิสภาพแวดล้อมและอุณหภูมิของแก๊ส

ส่วนที่ 3: ชุดปรับสภาพแก๊ส (Dryer Module)

• มีแผ่นกรองขนาดใหญ่ ดักจับฝุ่นละออง อนุภาค และเขม่า
• มี Dryer
• มีกระเปราะเก็บน้ำและปั๊มรัดสายยาง สำหรับควบคุมความชื้น
• มีเครื่องทำแก๊สแห้ง - การรวมตัวของ NAFION และ Peltier Exchangers
• มีพื้นที่สำหรับเซ็นเซอร์ Paramagnetic ในการวัดออกซิเจน
