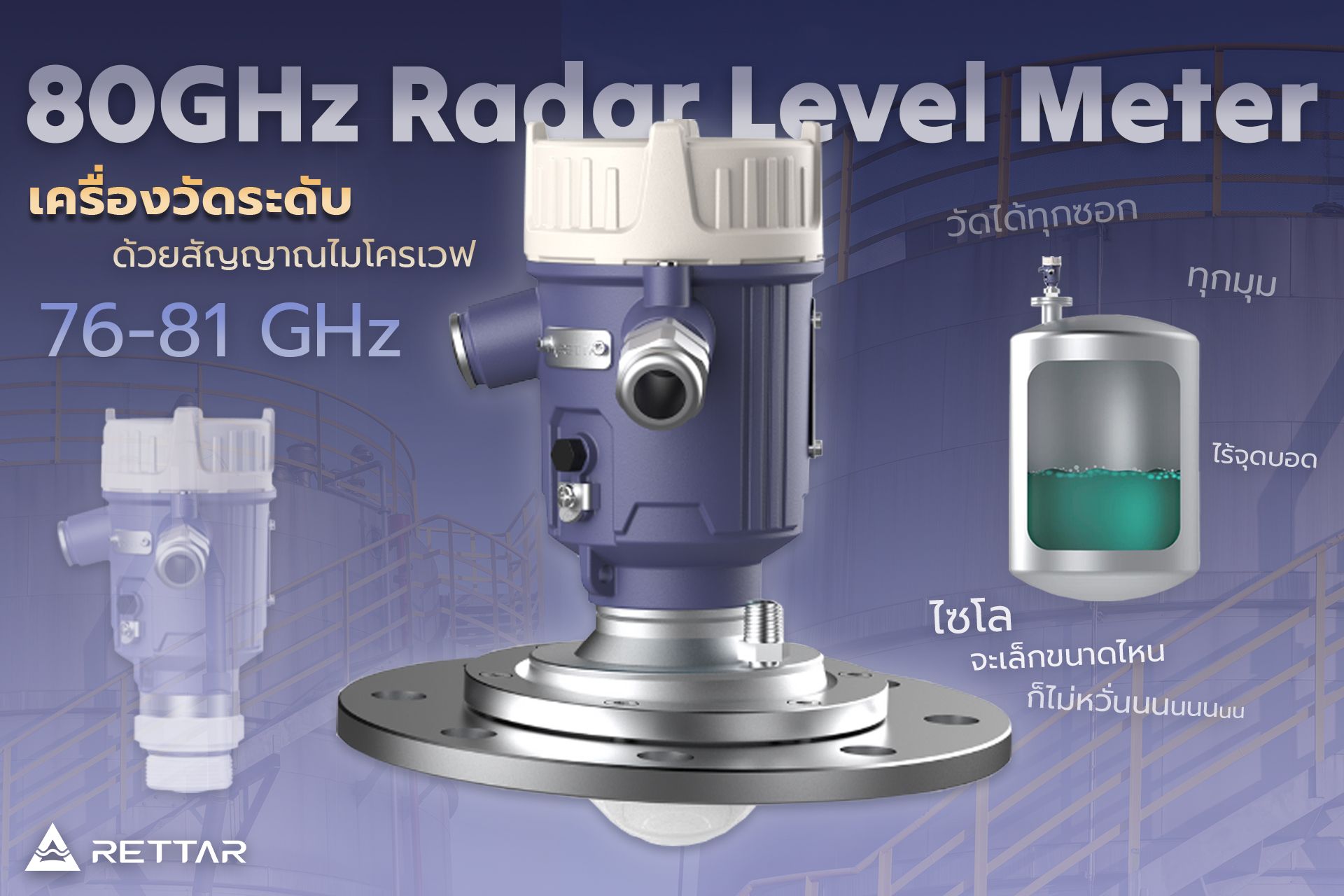

Radar Level Meter เครื่องวัดระดับวัตถุ 80GHz เเบรนด์ Rettar
วัดแม่นยำทุกซอกทุกมุม ไม่มีจุดบอด! ไซโลเล็กแค่ไหนก็เอาอยู่ ด้วย 80GHz Radar Level Meter เครื่องวัดระดับแบบไมโครเวฟช่วง 76–81 GHz ให้สัญญาณคมชัด ทะลุฝุ่น ทนไอน้ำ วัดได้เสถียรแม้สภาพแวดล้อมสุดโหด
CPR6400 และ CPR6900 Radar Level Meter ใช้เทคโนโลยี FMCW (Frequency Modulated Continuous Wave Technology) โดยปล่อยคลื่นไมโครเวฟความถี่ช่วง 76-81 GHz และ Linear Frequency Modulation
เมื่อคลื่นไมโครเวฟกระทบกับวัตถุ พลังงานบางส่วนจะสะท้อนกลับไปยังเสาอากาศของ Radar Level Meter ซึ่งสัญญาณที่ส่งออกกับที่สะท้อนกลับจะผสานกัน ทำให้ได้ Difference Frequency Signal
Difference Frequency Signal ได้จาก Fourier Transform algorithms เช่น FFT หรือ DFT เพื่อหาค่า Differential Frequency Spectrum Signal ดังนั้นจึงจะได้ค่าความต่างระหว่างสัญญาณที่ส่งออกไปและสัญญาณที่สะท้อนกลับ (Frequency Difference)
ค่าความต่างข้างต้นจะได้สัดส่วนกับเวลา จึงได้ค่า Time Difference มาด้วยเช่นกัน อ้างอิงจากค่า Time Difference และระยะห่างระหว่างเสาสัญญาณกับพื้นผิววัตถุ ซึ่งจะสามารถคำนวณระยะห่างระหว่างเสาสัญญาณกับพื้นผิวของวัตถุได้ในที่สุด
- ติดตั้งได้ในถังบรรจุที่มีสิ่งกีดขวางไม่ว่าจะเป็น stirring, heating pipes, ladders เพราะมุมของแสงเรดาร์สามารถหลบสิ่งกีดขวางได้ (The min beam angle can reach 3°) ไม่รบกวนการสะท้อนกลับของสัญญาณ เพื่อการวัดที่แม่นยำ
- ปราศจาก “จุดบอด” ตรงบริเวณใกล้ปลายเครื่อง ด้วย Dual-channel Technology วัดได้แม่นยำแม้ในถังบรรจุขนาดเล็ก
- ช่วงการวัดสูงสุด 120 เมตร
- รองรับอุณหภูมิ -40°C ถึง 200°C
- ค่าความแม่นยำ (Accuracy) ±2mm
ช่วงการวัดจริงของเครื่องขึ้นอยู่กับขนาดของเสาอากาศ การสะท้อนกลับของวัตถุ จุดที่ติดตั้งเครื่องมือ และสิ่งรบกวนที่อาจเกิดขึ้น โดยค่า Accuracy ±2 ที่ระบุนั้นเป็นการทดสอบในแล็บ ภายใต้สภาพแวดล้อมมาตรฐาน
อุณหภูมิ / ความดันที่รองรับ และระยะการวัดจริง อาจได้รับอิทธิพลจากเลือกอุปกรณ์ การวัดในภาคสนาม และสภาพการใช้งาน
ดูข้อมูลได้ผ่านมือถือ แท็บเล็ต
Debug ได้หลายวิธี
- Debug ผ่านการเชื่อมต่อ Bluetooth กับเครื่องเรดาร์ (มือถือ หรือ แท็บเล็ต)
- Debug ผ่านซอฟต์แวร์คอมพิวเตอร์ (RS485)
- Debug ผ่าน HART ซึ่งสามารถแสดง Echo Curve
- LCD Debugging
- Tank Side Monitor Debugging
